Restaureringen av Krutporten i Prag
Krutporten, ett historiskt gotiskt torn i Prag, genomgår en renovering av exteriören som inleddes sommaren 2024, med grundlig rengöring, reparation, restaurering och utbyte av skadade delar. HAKI Slovakien, tillsammans med HAKI Safety-ägda EKRO CZ, levererade ett brett utbud av lösningar för arbetsplatssäkerhet till kunden Prague City Tourism, inklusive Universal-ställning, skyddsnät och mobila kravallstaket. Man anlitade också HAKI:s tjänster, som tekniska ritningar och utbildning på plats.
Krutporten, eller Prašná brána på tjeckiska, är ett praktfullt gotiskt torn i Prag och är en av de ursprungliga 13 stadsportarna som skiljer gamla stan från nya stan. Tornet började byggas 1475 och på 1600-talet användes det för att förvara krut, därav namnet "Krutporten".

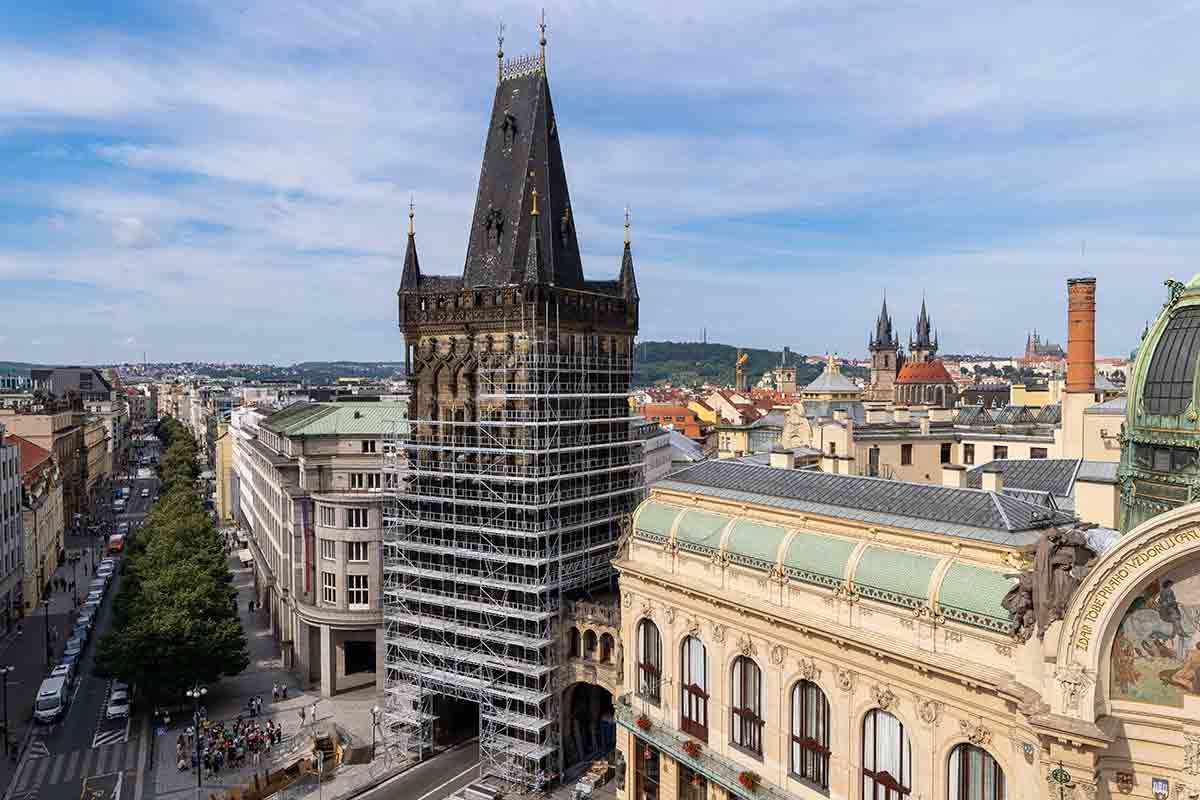

Det historiska tornet, som förvaltas av Prague City Tourism, genomgår en renovering av exteriören och stenräckena på tornets galleri. Renoveringsarbetet inleddes sommaren 2024 då tornet täcktes med byggnadsställningar, och markerar den första fasen av det omfattande projektet. Den yttre strukturen kommer att genomgå grundlig rengöring, grundläggande behandling och en inspektion av alla dess delar. Detta innebär reparation, restaurering och utbyte av skadade delar, inklusive stenräckena.
HAKI Slovakien började tillsammans med HAKI Safety-ägda EKRO CZ samarbetet med Prague City Tourism redan i mars 2024 och levererade ett brett utbud av lösningar för arbetsplatssäkerhet, inklusive Universal-ställning, Catchfan Mini-skyddsnät och mobila kravallstaket. Man anlitade också HAKI:s tjänster, som tekniska ritningar och utbildning på plats.
Teknisk support
Ställningskonstruktionen för restaureringsarbetena på en sådan ikonisk byggnad innebar en del utmaningar. Den utsmyckade fasaden innehåller många dekorativa böhmiska statyer och emblem, vilket gjorde det extra komplicerat att bygga byggnadsställningar runt den. Därför tog HAKI:s ingenjörsteam fram 3D-ritningar och beräkningar över byggnadsställningarna för att garantera säkerheten för alla involverade parter i restaureringen.
Tack vare ritningsunderlaget identifierades risker i ett tidigt skede för att undvika potentiella problem längs vägen samtidigt som systemen kunde anpassas till de specifika kraven i projektet. Detta möjliggjorde fortsatt användning av byggnaden samtidigt som restaureringsteamet hade full tillgång till tornets utsida för att utföra jobbet på ett säkert sätt. HAKI var med redan från planeringsstadiet i projektet, i enlighet med vårt åtagande att garantera säkerheten och samtidigt spara in på oväntade kostnader i slutändan.
Ur teknisk synvinkel började utmaningarna när vi tog reda på väderförhållandena på plats och vilka specifika regler som gäller i Prag. Därefter började arbetet med att anpassa facklängderna så att spirorna inte skulle krocka med de utstickande ornamenten (ljusblå i figuren till höger nedan) och fönstren. Andra krav från beställaren var att trafiken skulle gå genom porten under byggnadens besiktning. Vi fick inte heller sätta upp några byggnadsställningar på bron som förbinder Krutporten med en annan närliggande byggnad”, säger Patrik Lennartsson, projektingenjör på HAKI.
Lösningen här blev att förse ställningen med överbryggande balkar. Balkarnas spännvidd var ca 6 och 12 m. För att optimera balkarna och ställningen gjordes en 3D-beräkningsmodell, vilket säkerställde att konstruktionerna integrerades med varandra.
Utbildning på plats
Några veckor innan byggnadsställningarna skulle monteras upp genomgick ställningsbyggarna en utbildning på HAKI Safety-ägda EKRO:s anläggning utanför Prag. Under den inledande utbildningen fokuserade Lester Brown, HAKI-instruktör, på att förbygga en del av konstruktionen. Nästa fas, då teamet var helt redo att börja bygga upp ställningarna runt tornet, skulle komma att bli en utmaning med att navigera genom ett område med mycket trafik, och fyllt av fotgängare och turister som stannar för att ta bilder. Monteringen genomfördes dock framgångsrikt och processen underlättades tack vare erfarna ställningsbyggare.
Jag vill tacka hela HAKI- och EKRO-teamet för ett gott samarbete, det var ett nöje att arbeta tillsammans, säger Lester Brown, instruktör på HAKI.
Universal byggnadsställningar

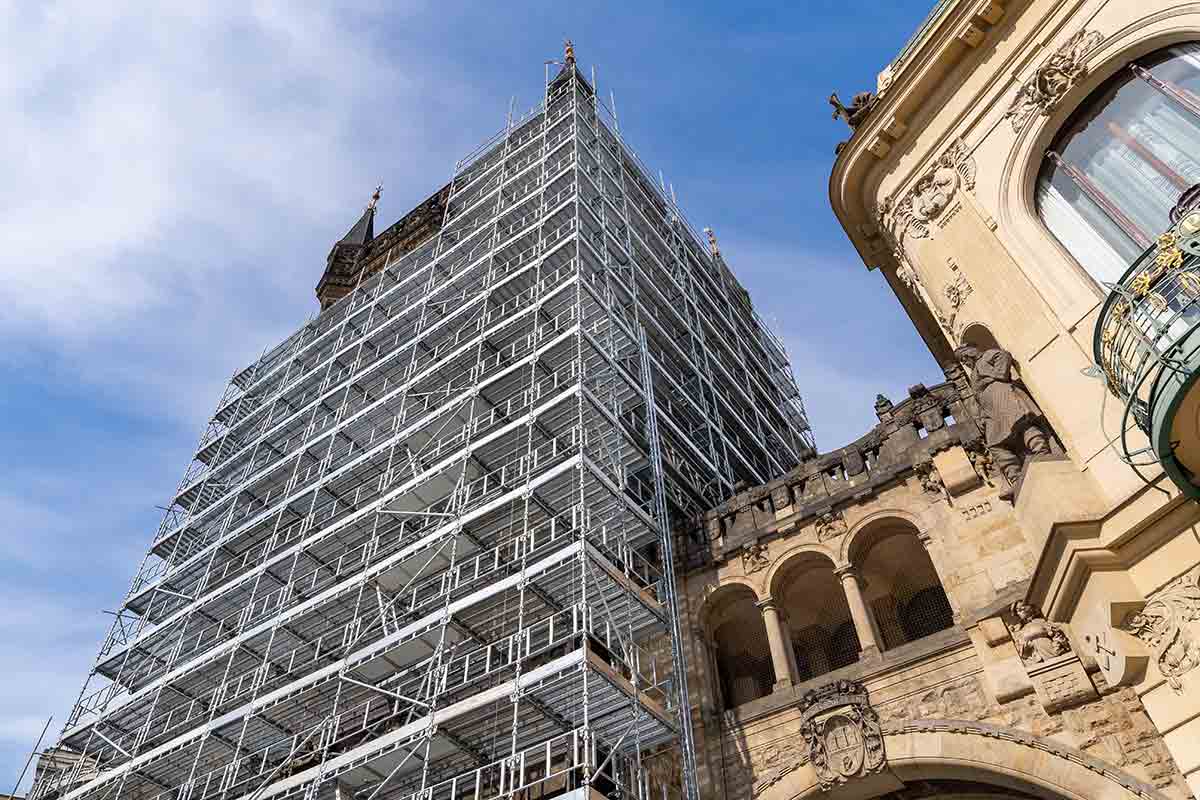

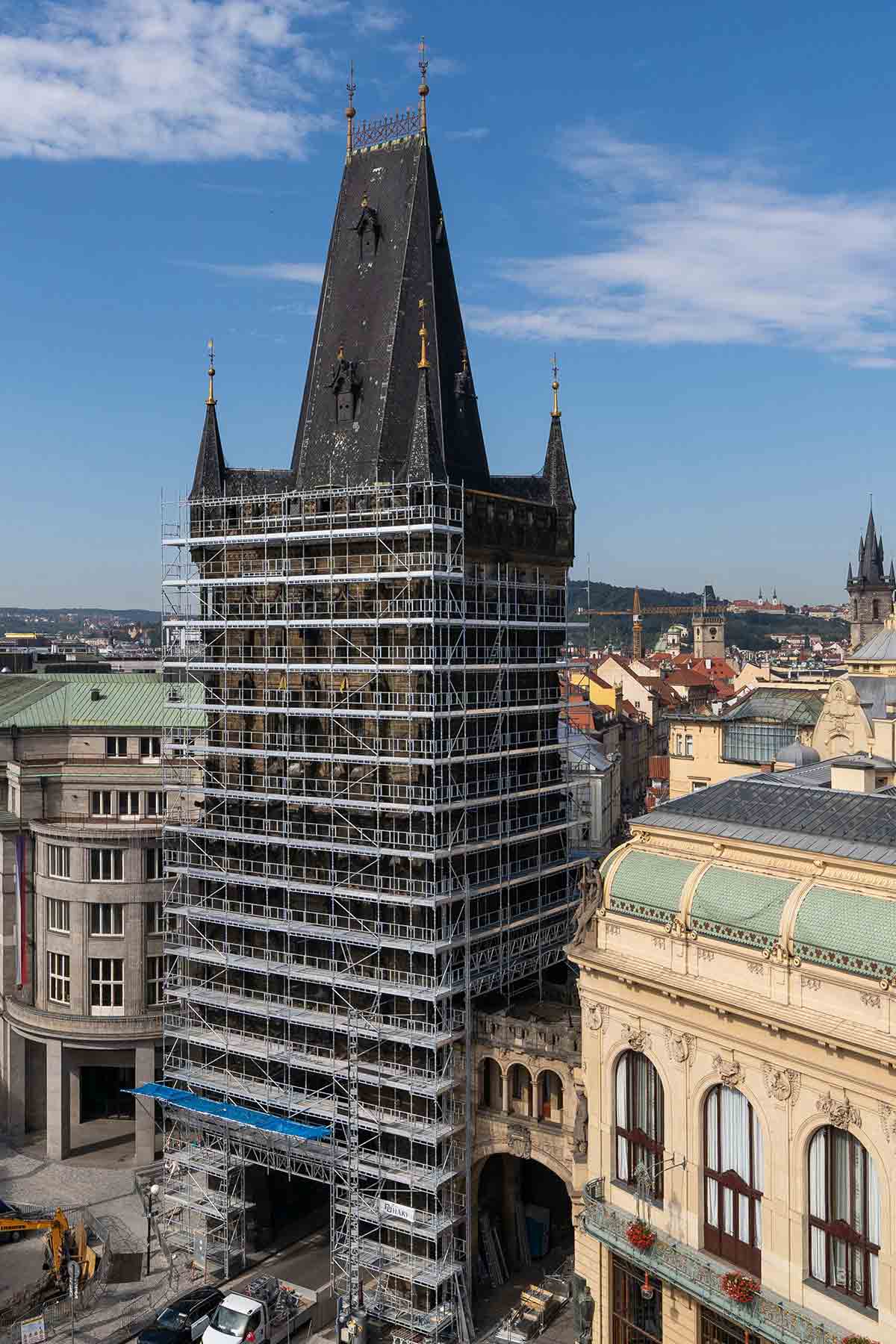

HAKI levererade ett brett utbud av säkerhetslösningar till detta projekt, inklusive HAKI Universal systemställning, som omger tornets alla fyra sidor. På grund av det begränsade utrymmet och den höga spirlasten, användes HAKI Tripod som sträcker sig upp 18 meter runt ingångarna. Tripod som bottning i ställningen säkerställer stabil och säker åtkomst utan att hindra trafiken att passera under tornet. Ställningen har en bredd på 1,25 meter, vilket ger gott om arbetsutrymme, och har en hybridlösning som kombinerar inplankning i stål och komposit med luckor för funktionalitet och enkel åtkomst. Lätta fotlister i aluminium användes för snabb och enkel montering, vilket också underlättade justeringar under projektets gång.
Skydd av stadens kulturarv
Vid uppförandet av byggnadsställningen fanns det många faktorer att ta hänsyn till, och den viktigaste var att bevara Prags stadsarv. För att uppnå detta gjordes all förankring uteslutande mellan tegelstenarna på tornet, snarare än i själva tegelstenarna. Dessutom användes en mängd olika konsoler för att bygga runt statyer på tornet för att säkerställa att dessa historiska element skyddades. Slutligen anpassade man också ställningsdesignen till tornets vinklade konstruktion för att säkerställa stabilitet och säkerhet samtidigt som man tog hänsyn till tornets unika arkitektur.
Detta varsamma tillvägagångssätt understryker åtagandet att bevara Prags arkitektoniska arv med minimal störning på själva strukturen och på den pågående turistverksamheten i tornet.
Catchfan - skyddsnät som fångar upp

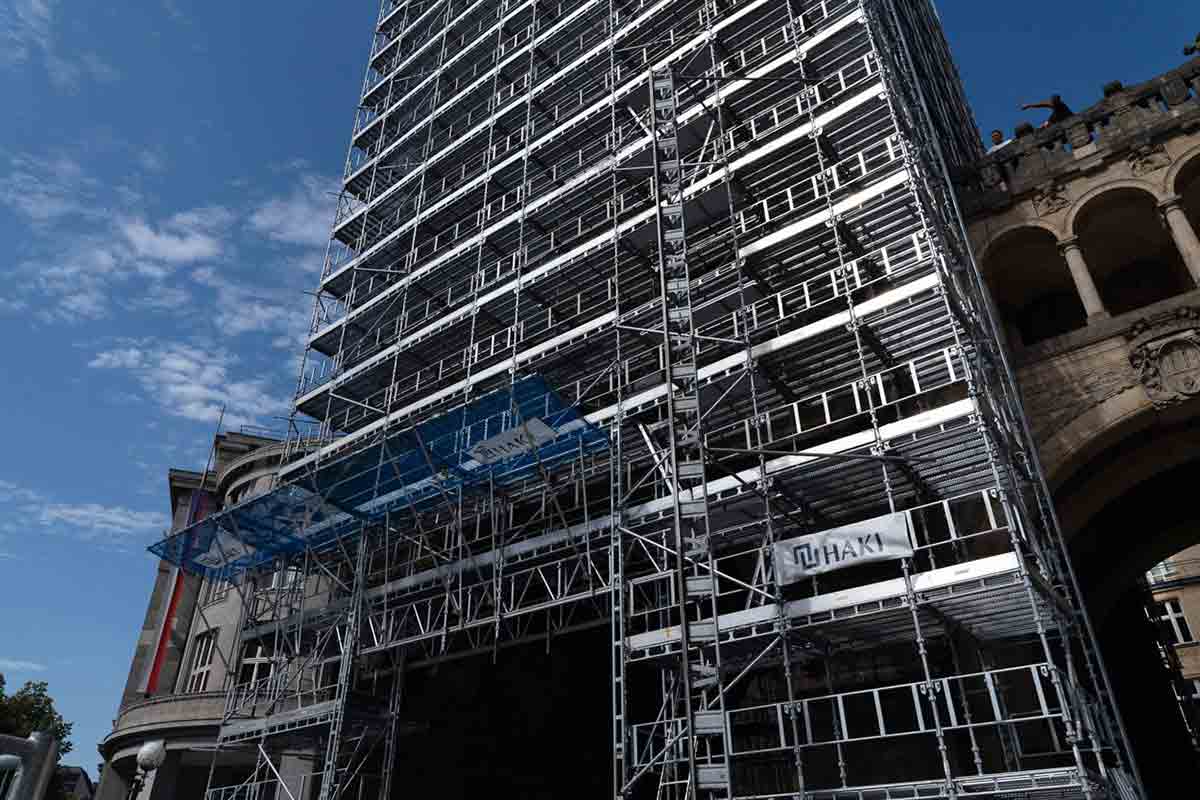

Med tanke på trafikflödet under tornet installerade man sektioner med HAKI Catchfan Mini-skyddsnät ovanför passagerna med hjälp av ställningsfästen för att fånga upp eventuella tappade föremål från ställningen. Skyddsnäten i tornet har en täckning på totalt 40 meter och skyddar förbipasserande fordon, besökare och arbetare på ett säkert och effektivt sätt.
Stängsel för avgränsning
Mobila kravallstaket sattes upp på marknivå för att skapa en säker area runt tornet med en utökad säkerhetszon för fotgängare, ökad säkerhet för arbetare och avspärrning för förvaring av utrustning. Stängslen består av standardstaket på 3,5 x 2 m för att effektivt avgränsa platsen och materialet, samt mindre staket på 2,5 x 1,15 m för att leda fotgängare säkert runt området. Tack vare den modulära designen kan stängslen snabbt sättas upp och tas bort. De är tillverkade av tåligt material för att klara tuffa förhållanden och frekventa förflyttningar, vilket ger både funktionalitet och säkerhet under hela projektet.
